Switches (SW)
| Part Number | Interface Name | Form Factor | Remarks |
|---|---|---|---|

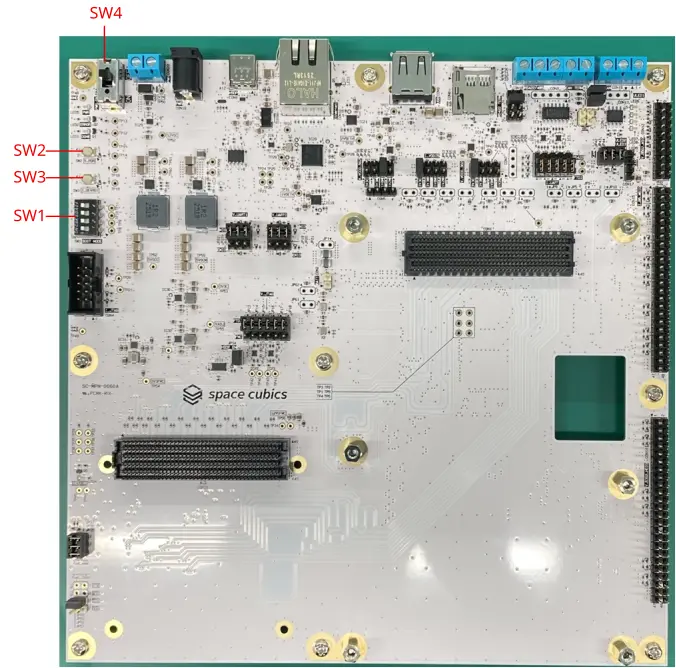

SW1 |
Versal 起動モード制御スイッチ |
DIPスイッチ (4ポジション) |
|
SW2 |
Versal POR 制御スイッチ |
タクトスイッチ |
工場出荷用途 |
SW3 |
IGLOO2 POR 制御スイッチ |
タクトスイッチ |
工場出荷用途 |

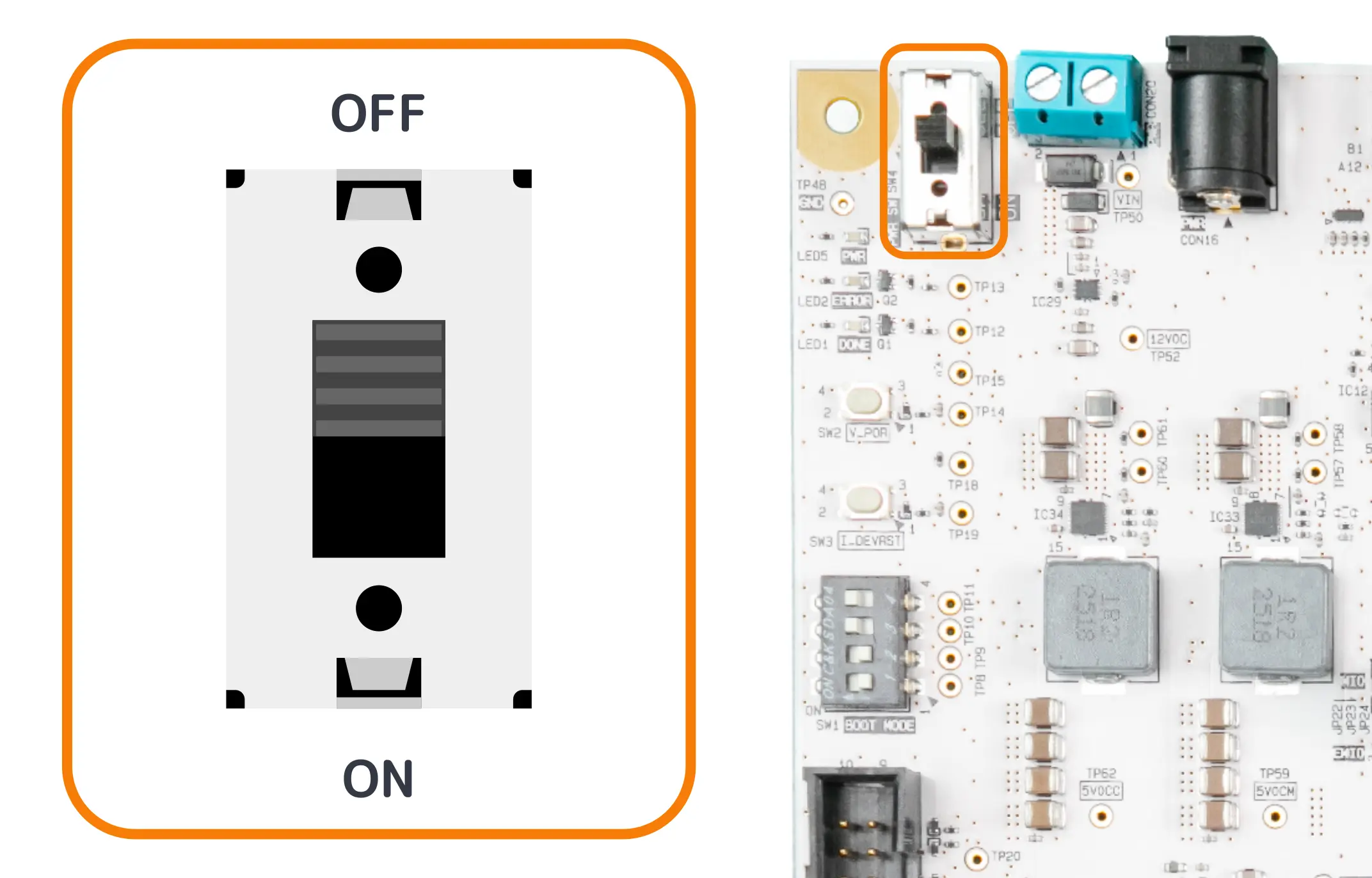

SW4 |
Dev Board 主電源切り替えスイッチ |
スライドスイッチ (SPDT) |

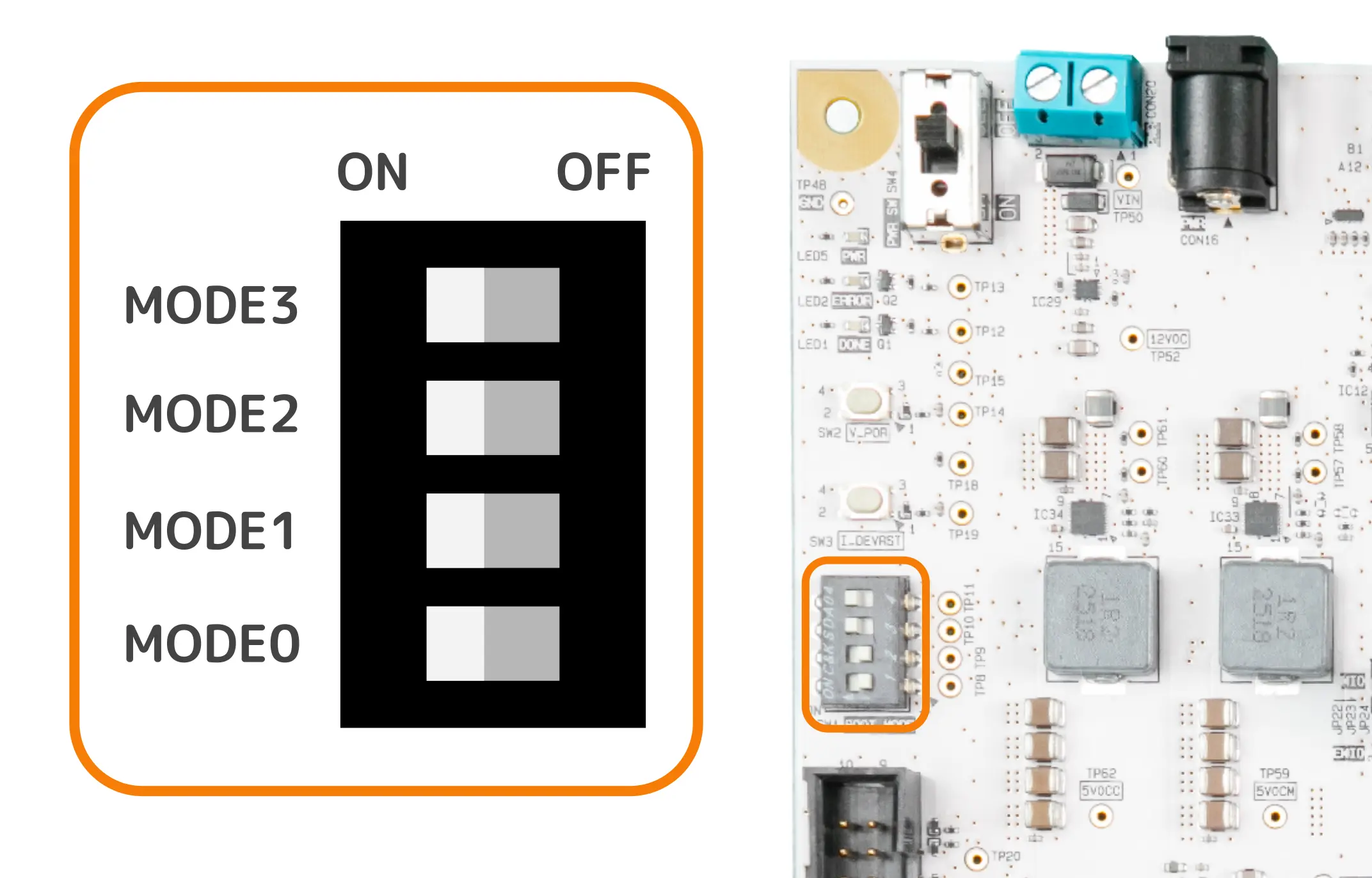

Versal 起動モード制御スイッチ (SW1)
SW1 は Versal の起動モードを制御するための DIP スイッチです。
| Mode | Pin Number | Pin Name | I/O | Power Domain |
|---|---|---|---|---|
MODE 0 |
1, 8 |
XCVE_MODE0 |
Input |
Power supply (VDD_5V0_CM) |
MODE 1 |
2, 7 |
XCVE_MODE1 |
Input |
Power supply (VDD_5V0_CM) |
MODE 2 |
3, 6 |
XCVE_MODE2 |
Input |
Power supply (VDD_5V0_CM) |
MODE 3 |
4, 5 |
XCVE_MODE3 |
Input |
Power supply (VDD_5V0_CM) |
スイッチの設定により、以下のように起動モードを設定することが可能です。
| JTAG | QSPI32 (NOR Flash) | SD v3.0 (microSD) | |
|---|---|---|---|
MODE3 |
ON |
ON |
ON |
MODE2 |
ON |
ON |
ON |
MODE1 |
ON |
OFF |
OFF |
MODE0 |
ON |
ON |
OFF |
上記以外のすべての組み合わせは、禁止されており、使用できません。
Versal POR 制御スイッチ (SW2)
SW2 は Versal の External POR (Power On Reset) の制御が可能なタクトスイッチです。
工場出荷時にのみ使用することを想定しているため使用しないでください。
